PTG系列单速气动定扭力扳手

相关介绍

  • 重量轻,7-叶片式高性能气动马达,效率高;
  • 低噪音,运行时低于85db(A);
  • 非冲击式,低震动频率保证工具使用安全舒适;
  • 驱动方头方便快速更换;
  • 双转向,工具使用时转向控制旋钮锁死以防止齿轮箱损坏。
  • 出厂精度达到+/-3%,随机附带可追溯性扭矩校准证书;
  • 精确,高效,符合人体工学,具备智能技术的工具;




  • 型号

    扭矩
    (N.m)

    驱动轴
    (in)

    转速
    (rpm)

    L
    (mm)

    E
    (mm)

    D
    (mm)

    重量
    (kg)

    PTG05

    80-550

    3/4

    60

    290

    186

    76

    4.1

    PTG06

    80-650

    3/4

    23

    300

    186

    76

    4.1

    PTG10

    100-1050

    1

    13

    300

    186

    76

    6.5

    PTG15

    150-1500

    1

    10

    300

    186

    76

    8.5

    PTG21

    300-2100

    1

    14

    310

    255

    88

    8.9

    PTG28

    400-2800

    1

    10.5

    350

    255

    88

    12.5

    PTG40

    600-4000

    1

    7.5

    400

    255

    96

    14.8

    PTG60

    900-6000

    1-1/2

    5

    400

    255

    114

    16.5

    PTG100

    1500-10000

    1-1/2

    3

    450

    255

    143

    18.8

    PTG150

    2400-15000

    2-1/2

    2.5

    450

    255

    143

    19.3

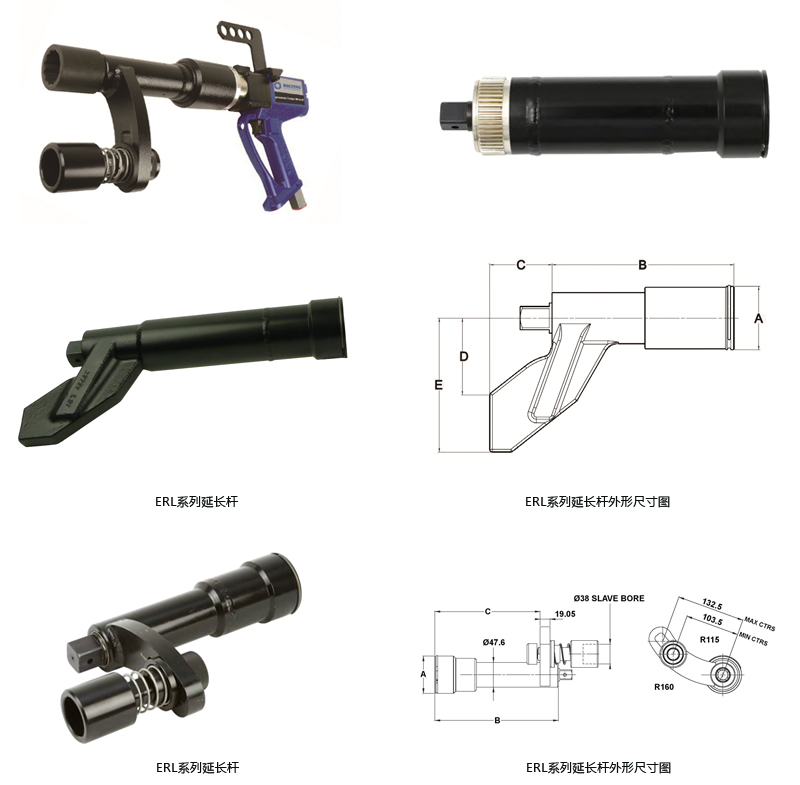

    型号

    驱动轴
    (in)

    适用扳手

    外形尺寸(mm)

    重量
    (kg)

    A

    B

    C

    D

    E

    ER1306L

    3/4

    PTG13

    72

    181

    60

    67

    110

    3

    ER1309L

    3/4

    PTG13

    72

    257

    60

    67

    110

    4.1

    ER1312L

    3/4

    PTG13

    72

    327

    60

    67

    110

    5

    ER2006L

    1

    PTG20

    72

    181

    60

    67

    110

    3

    ER2009L

    1

    PTG20

    72

    257

    60

    67

    110

    4.1

    ER2012L

    1

    PTG20

    72

    327

    60

    67

    110

    5

    型号

    驱动轴
    (in)

    适用扳手

    外形尺寸(mm)

    重量
    (kg)

    A

    B

    C

    D

    E

    ER2409H

    3/4

    PTG13

    72

    237.5

    202.5

    103.5

    132.5

    5.5

    ER3212H

    3/4

    PTG20

    72

    314.5

    279.5

    103.5

    132.5

    6.3

    ER2609H

    1

    PTG13

    73.2

    257

    222

    103.5

    132.5

    5.3

    ER3312H

    1

    PTG20

    73.2

    326.7

    297.1

    103.5

    132.5

    6.2
